6000 L/H 서브스테이션 온라인 유지보수를 위한 2단계 진공 변압기 기름 정화 시스템 380V 50Hz

6000 L/H 2단계 진공 변압기 기름 정화 시스템

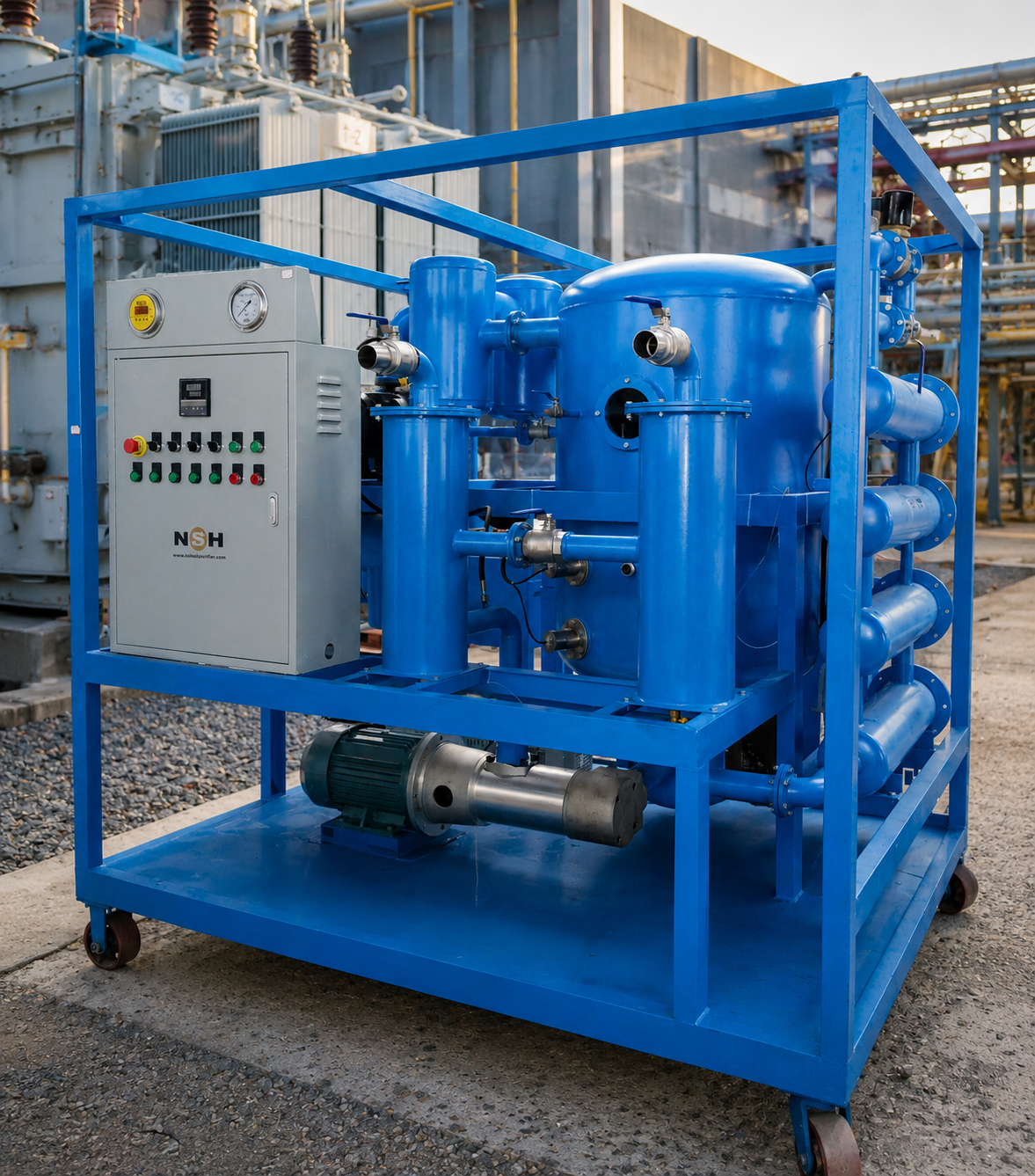

VFD-100는 2단계 진공 트랜스포머 오일 정화 시스템으로, 서브 스테이션 트랜스포머 유지보수에서 연속적인 온라인 작동을 위해 설계되었습니다.시간당 1000리터, 그것은 고 진공 탈수, 다단계 미세 필터레이션 및 단일 통합 스키드에서 빠른 탈가스를 결합하여 절연 기름을 IEC 60422 서비스 표준으로 복원하고 유지합니다.

2단계 진공 탈수 기술

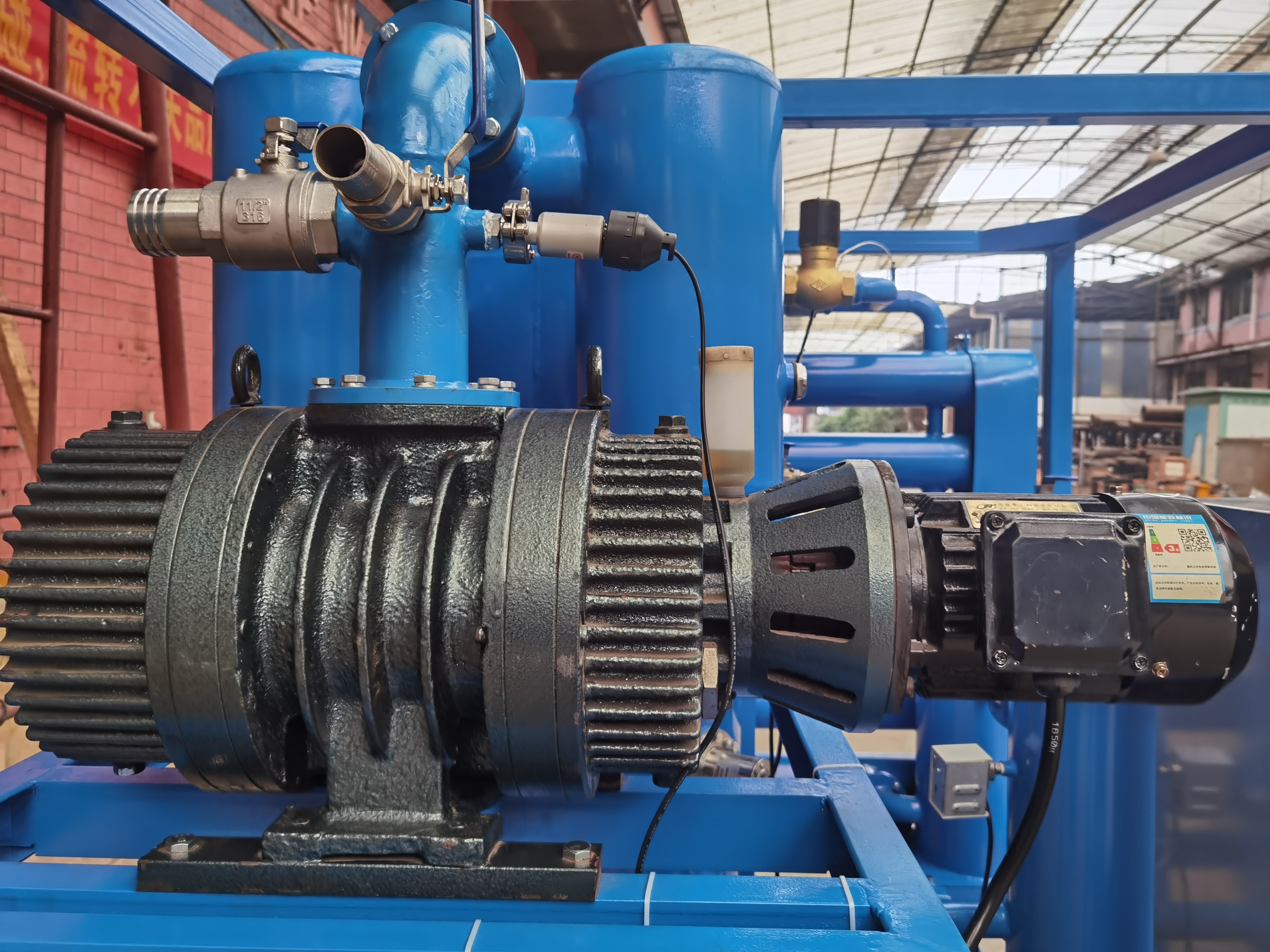

단일 확장 챔버에 의존하는 단일 단계 진공 시스템과 달리, VFD-100는 두 단계 진공 분리 프로세스를 사용합니다. 첫 번째 단계에서,기름은 ≤200 Pa의 진공에서 250 m2/m3를 초과하는 표면과 부피 비율의 구조화 된 포장에 걸쳐 얇은 필름으로 분산됩니다.두 번째 단계는 ≤ 5 Pa의 최종 진공에서 작동하며 분자 수준에서 용해 된 수분을 목표로합니다.이 단계적 접근 방식은 50-80 ppm의 입수 조건에서 ~ 5 ppm의 후처리 습도 함량을 달성합니다. (ASTM D1533 칼 피셔 방법), 오일 가열 온도가 나프테닉 및 파라핀 미네랄 오일의 열 분해 문턱보다 훨씬 낮은 65°C를 초과하지 않고

온라인 서브 스테이션 운영을 위해 설계된

이 시스템은 변압기가 전원을 공급하는 동안 부류 정화를 가능하게 하므로 변압소에서 영구 또는 반 영구 설치로 구성됩니다.밸브 바이패스 루프는 트랜스포머의 하부 배수 밸브에서 전체 오일 부피의 5%에서 15%를 끌어당기고 정제 된 오일을 컨서바터 또는 상부 채식 포트에 반환합니다.이 연속 순환은 오일 다이 일렉트릭 강도 ≥75 kV (ASTM D877, 2.5 mm 간격) 및 수분 ≤5 ppm를 지속적으로 유지합니다.트랜스포머의 전력 제거를 요구하는 주기적인 오프라인 처리 캠페인의 필요성을 제거하는 것.

다단계 필터레이션 아키텍처

입자 오염은 세 단계의 필터레이션 트레인을 통해 관리됩니다.

• 1차 필터:100μm 스테인리스 스틸 망 (304등급), 청소가 가능하고 재사용이 가능하며, 공급 펌프의 상류에 위치하여 하류 부품들을 큰 잔해로부터 보호합니다.
• 2차 필터:미세 유리 섬유 매체로 만들어진 10μm 명목 깊이 카트리지는, 중재 고체의 대부분을 제거하고 최종 단계의 오염물질 부하를 감소시킵니다.
• 최종 필터:1μm 절대적 등급 카트리지는 (β1 ((C) ≥ ISO 16889에 따라 200), 진공 방의 하류에 설치되고 오일 출구에서 바로 상류에 설치됩니다.이 마지막 단계는 NAS 1638 클래스 6 또는 더 나은 오일 청결 클래스를 제공합니다..

가스 제거 성능

트랜스포머 오일 내의 용해된 가스 함유량 (산소, 질소, 일산화탄소 등)그리고 아세틸렌은 다이 일렉트릭 특성에 직접 영향을 미치고 초기 결함의 진단 지표로 사용됩니다.VFD-100 진공 시스템은 전체 가스 함량을 부피의 0.1% (ASTM D3612) 로 줄여 기름의 가스 흡수 능력을 회복하고 충동 다이 일렉트릭 강도를 향상시킵니다.열 결함 또는 부분 배열 활동을 나타내는 DGA (분해 가스 분석) 결과를 가진 트랜스포머, 탈가스 함수는 트렌드 리 베일 라인링을 위해 다시 샘플링하기 전에 중요한 단계입니다.

난방 및 온도 조절

기름은 스테인리스 스틸 껍질 및 튜브 히터 뱅크를 통해 단계적으로 열되며 총 난방력은 90 kW입니다. 온도는 PID 컨트롤러에 의해 ± 1 °C 평형 상태 정확도로 조절됩니다.최적의 탈수 효율을 위해 오일을 55-65°C로 유지합니다.80°C에서 고온 차단 장치가 오일을 열성 균열으로부터 보호합니다. 난방 요소는 316L 스테인레스 스틸 인콜로이 800 저항 와이어,설계 온도에서 트랜스포머 오일로 연속 작동을 위해 지정된.

통제 및 모니터링

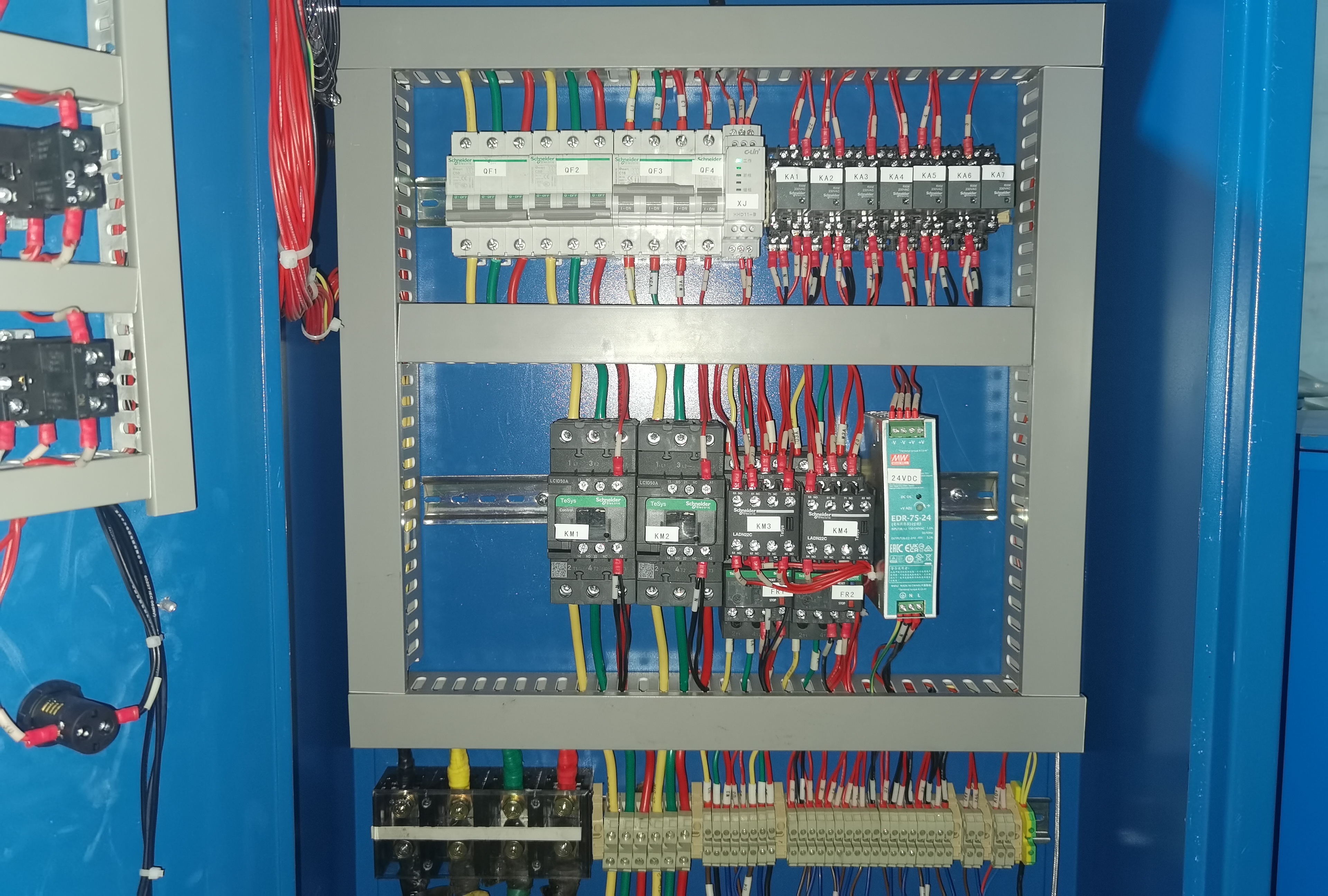

시스템은 7인치 HMI 터치 스크린을 가진 PLC 기반 제어판을 통해 작동됩니다. 실시간 디스플레이에는 진공 수준 (Pa), 오일 온도 (°C), 오일 흐름 속도 (L/H),그리고 각 필터 단계의 차차 압력 (kPa)프로그래밍 가능한 경보 문턱은 높은 필터 차차 압력 (원자 부하를 나타냅니다), 낮은 진공 및 과 온도 조건에 대한 시각 및 음향 경보를 유발합니다.자동 종료 순서는 진공 펌프와 오일 히터에서 전력 손실 또는 심각한 경보 조건의 경우 보호.

건축 과 재료

적용 범위

이 시스템은 IEC 60296 (클래스 I 및 클래스 II) 에 맞는 광물 절연유를 위해 등급화되어 있으며, 다음 응용분야에서 69-220 kV에서 100 MVA까지 등급화 된 트랜스포머에 적합합니다.

• 새로운 오일 투입: 첫 번째 충전 전에 탈수 및 탈가스화
• 사용 중 정화: 다이 일렉트릭 특성을 유지하기 위해 온라인 사이드 스트림 유지
• 수리 후 처리: 트랜스포머 유지보수 또는 내부 검사 후 오일 재건
• 트랜스포머 탈수: 뜨거운 오일 순환을 통해 오일 정화와 트랜스포머 건조화 결합

선택적 구성

• 실전용 디젤 발전기를 탑재한 트레일러에 장착된 모바일 버전
• 산소 수와 색상 복구를 위한 풀러의 지구 기둥을 가진 재생 부가 모듈
• 클라우드 기반 데이터 로깅으로 4G/ 이더넷을 통한 원격 모니터링
• 석유화학 및 해상 설비에 대한 폭발성 ATEX/IECEx 구역 2 인증
• 사용자 지정 전원 공급 구성: 415V 50Hz, 440V 60Hz, 480V 60Hz 3단계
