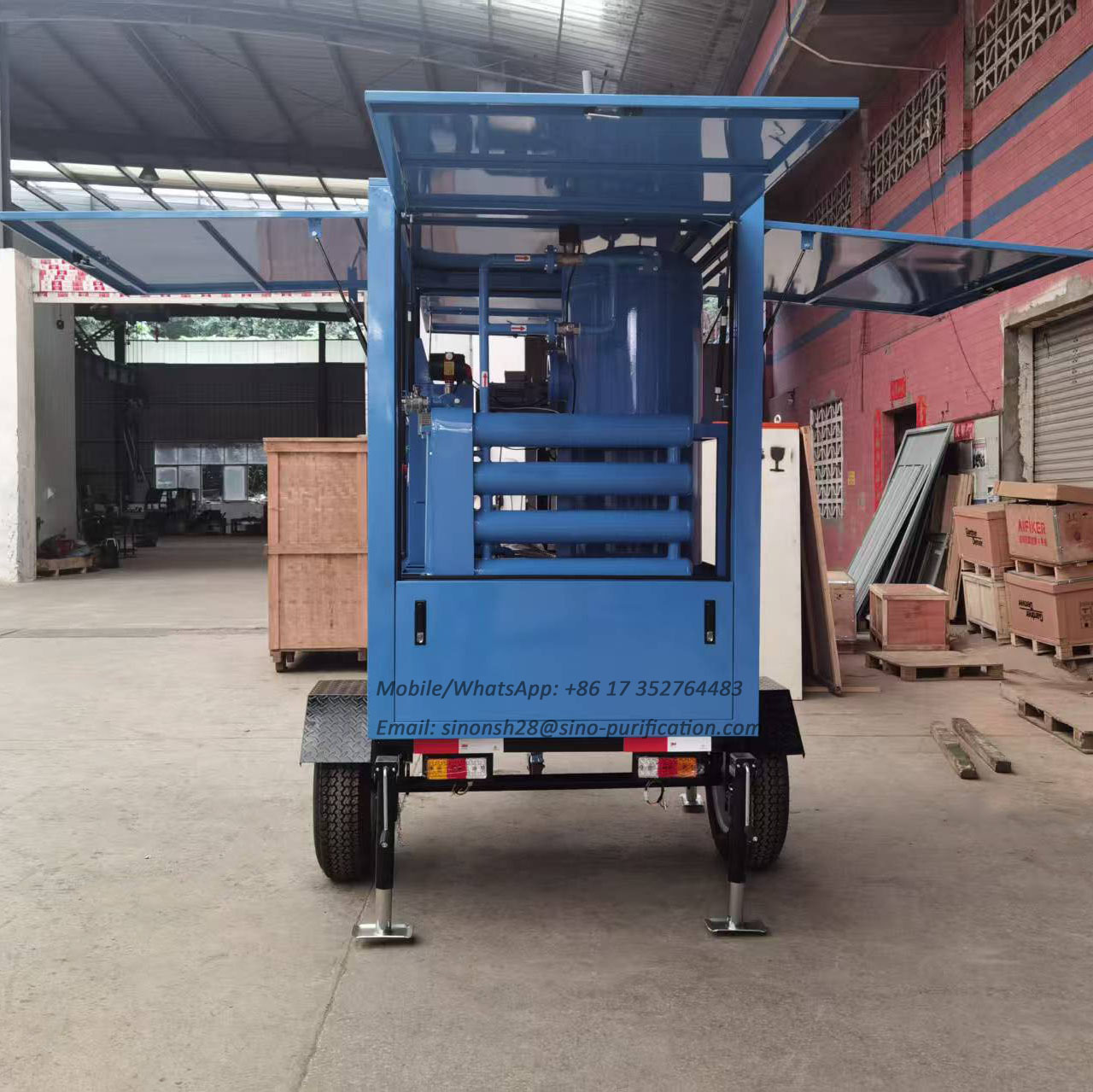

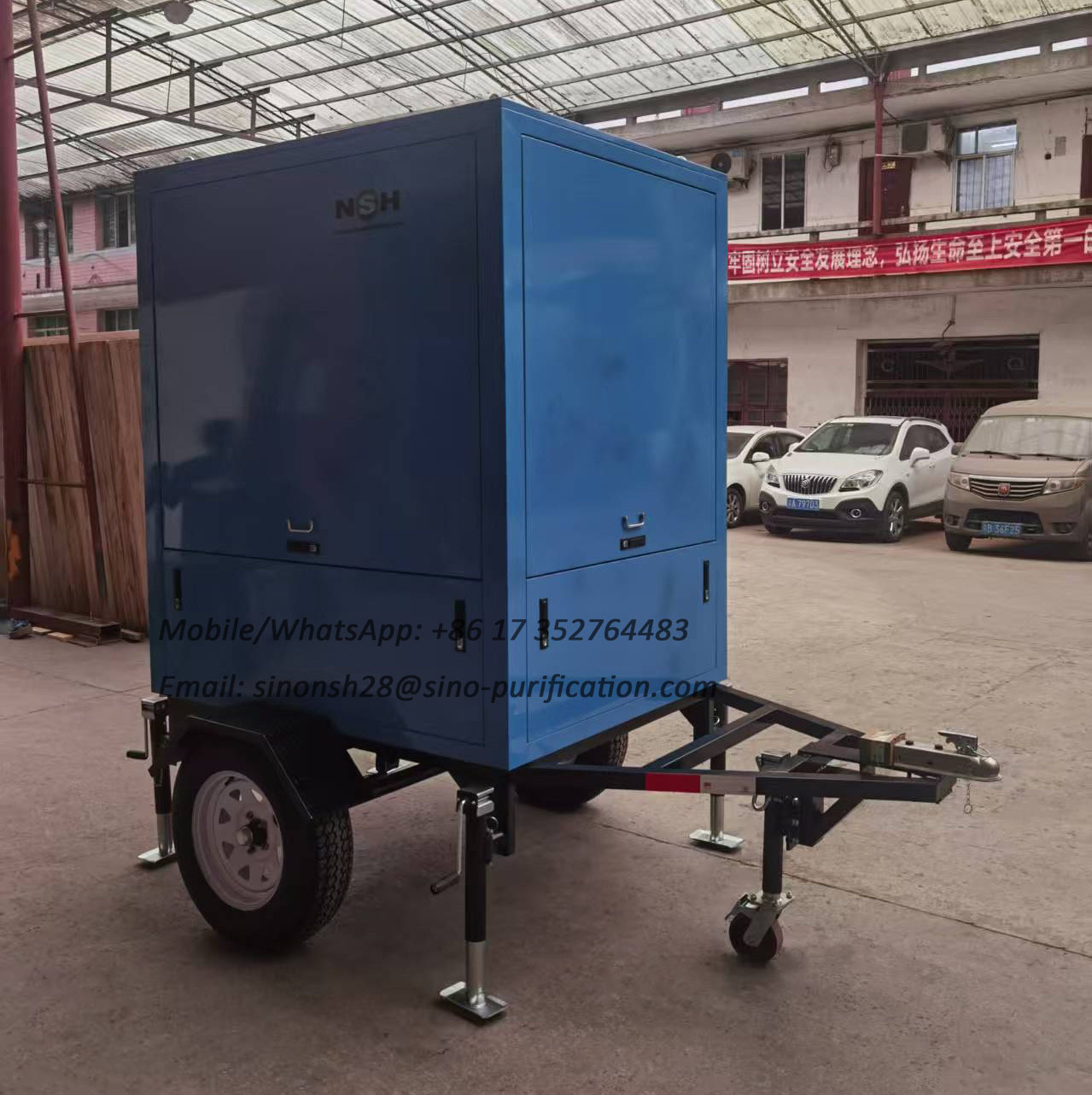

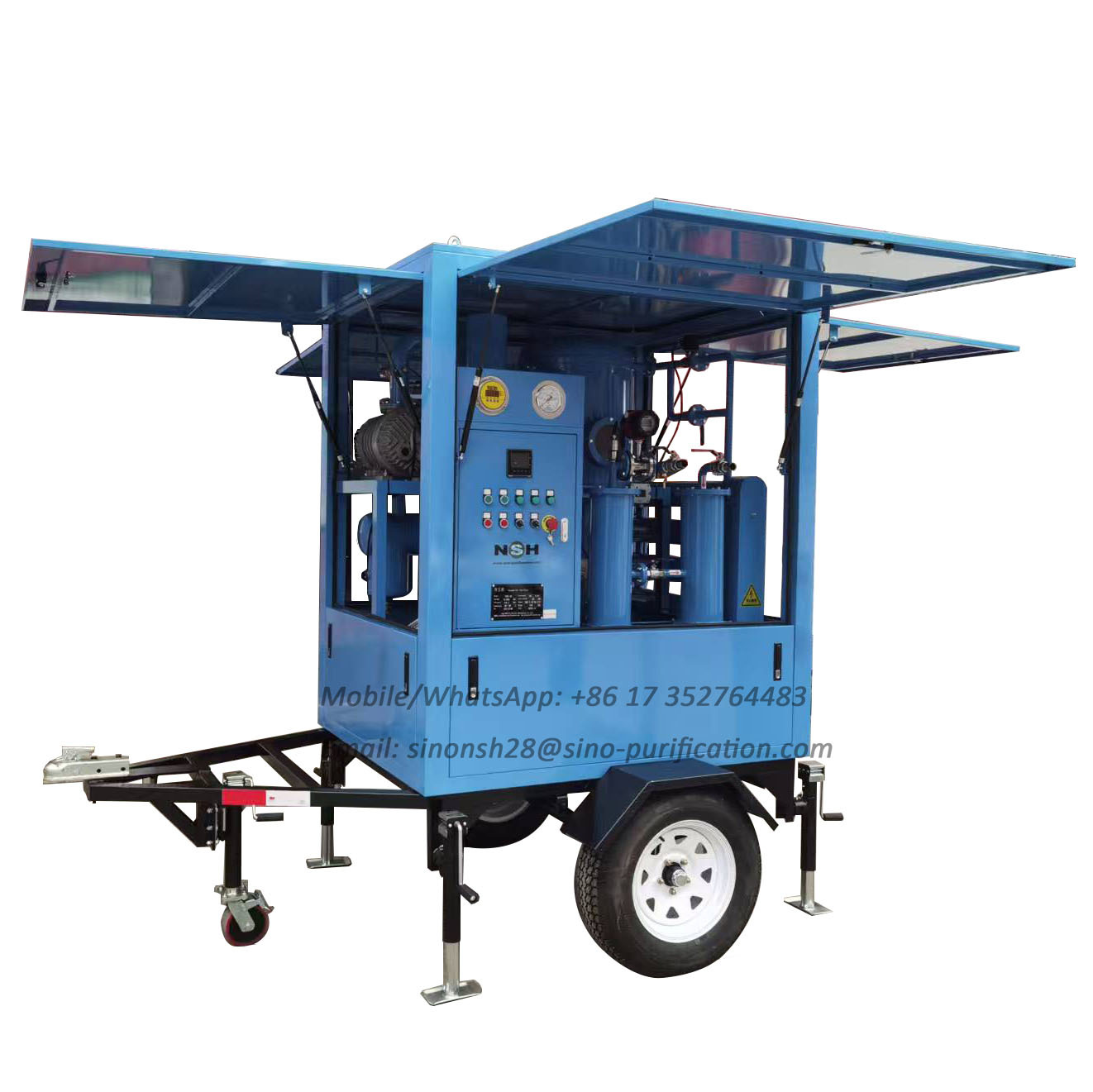

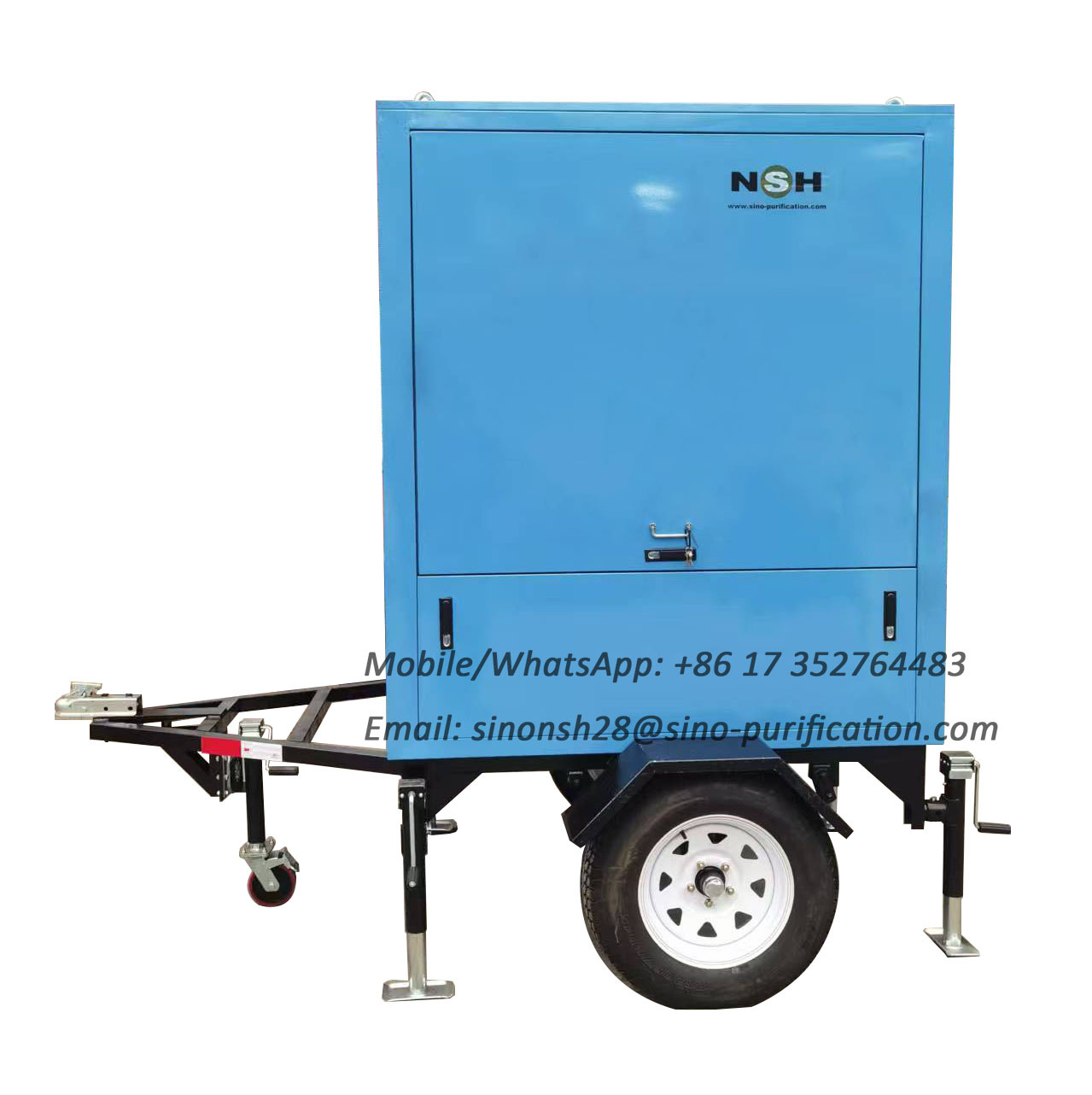

야외 칸피 타입 트랜스포머 오일 정화기 트레일러 6000 리터 / 시간

트레일러가 장착된 옥외 캐노피형 변압기유 정제기 시간당 6000리터

1. 기능

Sino-NSH 진공 오일 필터는 변압기의 절연유를 여과하는 데 사용됩니다. 탈기, 탈수 및 정밀 여과를 통해 오일의 수분, 가스 및 불순물을 효율적으로 제거하고 변압기 절연유의 전압 특성을 향상시킵니다.

2. 특징

1. 궁극적인 탈기 및 탈수: 이중 진공(루츠 펌프 + 로터리 베인 펌프), 미량 수분 ≤5ppm, 가스 함량 ≤0.1%.
2. 심층 정화: 자유수를 제거하고 용해된 수분을 제거하여 단일 여과 시 압력 저항을 크게 향상시킵니다.
3. 저온 보호: 고온 가열 없이 끓는 탈수는 오일 균열 및 노화를 방지하여 오일 수명을 보호합니다.
4. 고효율 및 에너지 절약: 고속 루츠 펌프는 처리 효율을 30% 이상 높여 처리 톤당 에너지 소비를 줄입니다.
5. 고전압 적용 가능: 220kV 이상의 전압 레벨을 가진 변압기에 대해 특별히 설계되었으며 UHV 그리드 연결 표준을 충족합니다.
6. 다기능 통합: 물 제거, 탈기, 불순물 제거, 오일 가열, 오일 이송, 열유 순환, 진공 건조 등 여러 기능을 하나의 기계에 통합합니다.
7. 다단계 여과: 점차적으로 조밀해지는 여과 구조는 거친 것에서 고운 것까지 층별로 불순물을 차단하여 미세 입자를 효과적으로 여과합니다.
8. 고도로 자동화됨: 자동 온도 제어, 액위 연동 조정, 오일 펌프, 히터, 진공 펌프 및 루츠 펌프에 대한 지능형 인터록 보호, 원 버튼 시작/정지 기능을 갖추고 있습니다.
9. 이동식 응용 프로그램: 도로 주행 가능한 트레일러와 방수 커버가 장착되어 현장 건설 현장 및 지역 간 이동 작업에 적합합니다.
10. 실시간 모니터링: 압력, 온도, 진공 등을 표시하는 여러 계측기가 장착되어 작동 상태를 명확하게 파악할 수 있습니다.
11. 다중 보호: 과전압, 과열, 위상 손실 및 비정상적인 액위에 대한 안전 보호 기능을 포함합니다.
12. 광범위한 적용 가능성: 전력 변전소, 변압기 공장, 철도, 산업 및 광업 기업 등 다양한 절연유 처리 시나리오에 적합합니다.

3. 주요 구성 요소

1. 진공 시스템: 루츠 펌프(주 펌프) + 로터리 베인 펌프(백업 펌프), 2단계 직렬 연결로 고진공 보장.
2. 가열 시스템: 온도 조절 히터, 스테인리스 스틸 발열체, 빠른 가열 및 긴 수명.
3. 여과 시스템: 다단계 필터(거친 필터 + 고운 필터), 점차적으로 조밀해지는 필터로 불순물 및 입자를 효과적으로 차단합니다.
4. 오일 펌프: 스크류 펌프, 안정적인 공급, 조절 가능한 유량.
5. 응축 시스템: 수냉식 또는 공랭식 라디에이터, 오일에서 수분을 회수하여 진공 펌프 부하 감소.
6. 분리 시스템: 3차원 스프레이/필름 탈기 구조로 오일-액체 접촉 면적을 늘리고 탈수 및 탈기 효율 향상.
7. 전기 제어 시스템: 온도 제어, 액위 제어, 펌프 밸브 인터록 보호 기능을 통합한 지능형 제어 캐비닛.
8. 탱크 구성 요소: 고품질 탄소강 또는 스테인리스 스틸로 제작된 진공 분리 탱크 및 오일 저장 탱크.
9. 파이프라인 밸브: 오일 저항성 파이프라인 및 볼 밸브/버터플라이 밸브로 오일 흐름 방향 및 온/오프 제어.
10. 프레임 및 하우징: 일체형 강철 구조 베이스, 견고하고 내구성이 뛰어남. 계측기: 진공 게이지, 압력 게이지, 온도계 및 액위 게이지로 작동 매개변수의 실시간 모니터링 제공.
11. 배수 시스템: 자동/수동 배수 밸브로 분리된 응축수를 주기적으로 배출합니다.

4. 선택적 추가 액세서리

1. PLC 터치스크린 제어: 기존 버튼을 대체하여 완전 자동 작동, 데이터 기록 및 오류 자가 진단을 가능하게 합니다.
2. 온라인 미량 수분 측정기: 오일의 미량 수분 함량을 실시간으로 모니터링하고 표시하여 샘플링 및 테스트의 필요성을 없애고 오일 건조도를 지속적으로 모니터링할 수 있습니다.
3. 유량계: 처리된 유량 및 총 오일 양을 실시간으로 표시하여 모니터링 및 기록을 용이하게 합니다.
4. 업그레이드된 가열 전력: 히터 전력 증가, 추운 지역 또는 저온 환경에서의 빠른 시동에 적합합니다.
5. 확장된 입출력 오일 호스: 롤당 20미터, 장거리 작동 시나리오에 적응 가능합니다.
6. 전용 공구 키트: 장비 유지 보수에 필요한 전문 공구 세트 포함.
7. 예비 발열체: 장비와 함께 발열체 세트가 포함되어 현장에서 신속하게 교체할 수 있습니다.

5. 매개변수

6. 문의 후 받게 될 내용

1. 가격, 제품 및 액세서리 목록, 보증이 포함된 공식 견적서.
2. 사양 시트, 기계 상세 소개, 3D 모델, 흐름도 및 참조 사진을 포함한 기술 세부 정보.
3. 구성 세부 정보.
4. 참조 비디오.
