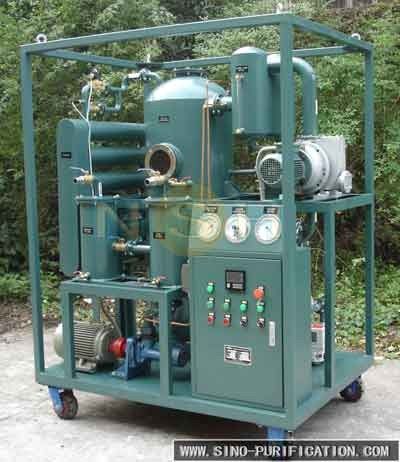

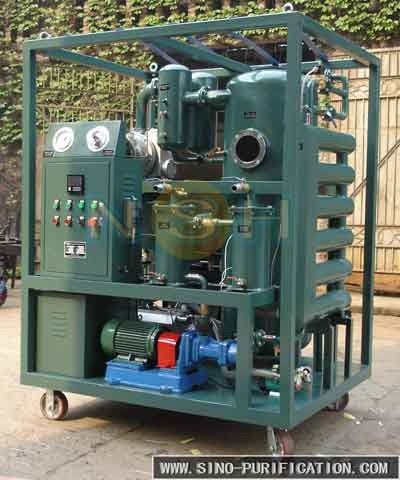

NSH VFD 시리즈 듀플 스테이지 진공 트랜스포머 오일 정화기 3000L/H 오일 처리 장비

NSH VFD 시리즈 듀플 스테이지 진공 트랜스포머 오일 정화기 3000L/H 오일 처리 장비

일반

NSH VFD 시리즈 절연유의 품질을 향상시키기 위해 설계되었습니다. 이 시리즈는 절연유에서 수분, 가스 및 미세먼지 오염물질의 흔적을 효율적이고 신속하게 제거합니다.트랜스포머의 성능을 크게 향상시키는 것, 차단기, 상호 인덕터, 케이블, 단열 시스템과 콘덴시터.VFD 시리즈는 고전압 및 초고전압 트랜스포머에 사용되는 브랜드 오일과 단열 오일을 정화하는 데 특히 효과적입니다.또한, 그것은 낮은 점착성 윤활유의 처리에 잘 적합합니다.

작동 조건:

시설은 -20°C에서 55°C까지의 온도에서 만족스럽게 작동하도록 설계되어야 합니다.

설명

NSH VFD 시리즈는 첨단 합성, 합성, 분리 및 정제 정화 기술을 사용합니다. 이 조합은 효과적이고 빠르게 자유 및 용해성 물, 탄소,용해된 기체, 그리고 절연유의 미세먼지 오염물질, 최적의 성능과 신뢰성을 보장합니다.

가장자리

• 용해성 물, 탄소, 자유 및 용해 된 가스 및 입자 물질을 절연 기름에서 효과적이고 신속하게 제거하기 위해
• 고장 전압의 값을 크게 높여
• 손쉽게 다루고 유지보수합니다.
• 트랜스포머에 기름을 주입합니다.
• 온라인 작업
• 유지보수 및 교체 비용 감소
• 높은 효율성 및 효과
• 작은 크기, 가벼운 무게, 낮은 소음
• 다양한 크기와 구성 (교장) 가 있습니다.

주요 부품

a. 사전 필터:

큰 입자를 제거하기 위해 50-80 메시 필터를 사용합니다

전기 히터:

오일 히터 시스템은 1.0 w/cm2 이하를 보장한다. 난방 과정에서 과열로 인한 오일의 악화가 피된다. 오일 온도는 20°C에서 80°C 사이를 조정할 수 있다.난방기는 수동 또는 자동으로 제어. 오일 온도가 일정 수준에 도달하면 난방기가 자동으로 중지됩니다. 안전 보호 장치가 설치되어 있기 때문에 난방 시스템은 안전하고 신뢰할 수 있습니다.히터는 히터의 손상을 피하기 위해 입력 기름 부피가 너무 낮을 때 자동으로 작동을 중지합니다..

c. 진공실:

합성기술, 합성기술, 분리기술, 정제 정화기술을 이용해서 용해성 물, 용해성 가스를 제거합니다.기름 수준 떠 있는 공 또는 적외선 액체 수준 자동 컨트롤러 시스템은 기름의 수준을 제어 하기 위해 진공 용기에 설치 됩니다.

새로운 혁신은 폼을 제거하여 오일이 진공 펌프로 빨려 들어오는 것을 피할 수 있습니다.

오일 냉장고:

진공 방과 뿌리 펌프 사이에 연결, 진공 펌프 기름이 뿌리 펌프와 진공 펌프에 들어가는 것을 방지하기 위해. 둘째, 가열 된 공기를 냉각하기 위해.

e. 오일 배출 펌프:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

미세한 필터:

기름은 높은 성능의 요소를 통과하여 최종 "폴리싱"처리를 받습니다. 필터는 5 ~ 10 미크론 절대보다 큰 입자의 99.5%를 캡처 할 수 있습니다.

g 샘플링 프로브:

두 개의 (2) 샘플링 프로브를 제공해야 하며, 하나는 들어오는 오일, 하나는 가공된 오일을 위한 것이다.

h. 입수 및 배출 밸브:

수동 밸브는 입수 및 배출 연결을 위해 제공됩니다.

i. 수동 재순환 밸브:

1개의 수동 밸브가 재순환 용도로 제공됩니다.

j. 트랜스포머 건조 연결:

하나의 트랜스포머가 건조한 연결입니다.

k. 제어판:

기기, 경보 및 잠금 기기 및 전기 제어 장치는 NEMA 12 유형의 장에 위치합니다.주요 부품 및 경보 조건의 작동 상태를 표시하기 위해 여러 개의 조종등이 제공됩니다..

기술 사양:
