완전 자동 건조 공기 생성기 건조 및 정화 공기 이슬점 -55 ~ -75 °C

완전 자동 건조 공기 생성기 건조 및 정화 공기 이슬점 -55 ~ -75 °C

1함수
Sino-NSH ADK dry air generator is designed to provide high-purity dry air with a dew point of up to -55℃~-75℃ for large power equipment such as transformers and reactors during installation and maintenance그것은 뜨거운 오일 순환, 질소 보충 및 공기 습기에 영향을받지 않는 트랜스포머 내부를 건조하기 위해 진공과 같은 전통적인 건조 방법을 대체 할 수 있습니다.그리고 더 효과적입니다., 경제적이고 안전하며 환경 친화적입니다.
이 장치는 큰 트랜스포머의 내부 작업에 적합하며 운영자의 안전을 보장하도록 설계되었습니다. 낮은 온도의 건조한 공기를 트랜스포머로 보낸 후,매우 건조한 상태에서 외부 대기의 침입을 방지합니다.그것은 땀, 전도성 및 산소 부족으로 인한 질식으로 인해 내부 운영자가 일으키는 사고를 피할 수 있으며 트랜스포머의 내부 운영의 안전을 보장 할 수 있습니다.

1. 수분을 제거합니다. 처리 된 공기 안의 이슬점 제한은 -80°C 이하일 수 있습니다.
2. 대기 중 입자를 제거합니다.
3. 트랜스포머의 밤새 건설 중에 질소 채우기 건조 또는 뜨거운 오일 순환 건조를 대체하십시오.
4. 트랜스포머 설치 및 유지보수 중에 건조한 공기를 공급하여 트랜스포머 내부의 건조성을 보장합니다.
5. 실린더를 건조한 공기로 채우세요.

2적용
ADK 시리즈 건조 공기 발전기를 전력 장비의 설치 및 유지 보수에 사용할 때 외부 기후 조건의 변화에 영향을 받지 않습니다.특히 야간 운용에그것은 단지 플랜지를 봉인하고 0.02-0.03Mpa에 건조한 공기를 채울 필요가 있습니다. 기름을 추가 할 필요가 없습니다, 질소를 보충, 또는 진공. 변압기,원자로 및 다른 전력 장비는 습기에 영향을받지 않습니다.이는 작업량을 크게 줄이고 건설 기간을 단축하고 설치 및 유지보수 품질을 향상시킵니다.ADK 시리즈 건조 공기 발전기는 또한 창고에서 공기 건조와 순환 건조에 적합합니다., 포장, 전자, 의약품 및 기타 산업. 또한 질소, 발전기 세트 및 SF6 장비의 수소 건조에 적합합니다.

3원칙
대기 는 공기 압축기 를 통해 가스 저장 탱크 에 들어가고, 대부분의 물 은 압축 되고 액화 되고 배수 밸브 를 통해 배수 된다. 공기 는 처음 건조 된다.그 다음에는 냉각 건조기에 들어갑니다, 수증기는 물로 응축되고 공기가 두 번째 건조됩니다. 그런 다음 세 번째 건조를 위해 흡수 건조기에 들어가 나머지 수분을 흡수합니다.그리고 그 다음 고 정밀 공기 필터를 통해 건조 가스 필요한 장비로 통과.

4구조
ADK 건조 공기 발전기는 주로 공기 원자 시스템, 냉각 건조 시스템, 흡수 건조 시스템으로 구성된 이동성 고순도 건조 공기 발전기입니다.공기 필터링 시스템 및 PLC 지능형 전기 제어 시스템.
공기 출력 시스템의 구성: 먼지 필터, 나사 공기 압축기, 라디에이터 (공기 냉각), 공기-물 분리기 및 필터로 구성되어 있으며 깨끗한 기름 없는 가스를 배출합니다.
냉각 건조 시스템의 구성: 이 장치는 주로 완전히 닫힌 고온 압축 냉각 장치를 채택합니다.안정적이고 신뢰할 수있는 성능을 가지고 있으며 더 큰 냉각 용량을 얻을 수 있습니다.시스템 구성은 수입 된 완전히 폐쇄 된 압축기 단위, 공기 열 교환기, 증발기, 공기-물 분리기 및 미세 필터를 채택합니다. 냉각 과정에서R22 냉각제는 먼저 완전히 닫힌 고온 압축 냉각 압축기를 통과합니다., 냉장고, 건조제 및 소레노이드 밸브, 그리고 마지막으로 증발기를 통해 냉장 압축기로 돌아와 증발기에 0-5 °C의 낮은 온도 환경을 얻습니다.
전기 제어: 주요 제어 전기 부분은 슈나이더 일렉트릭을 채택합니다. 전체 기계의 전기 성능은 안정적이고 안전하며 신뢰할 수 있습니다.

5- 사양

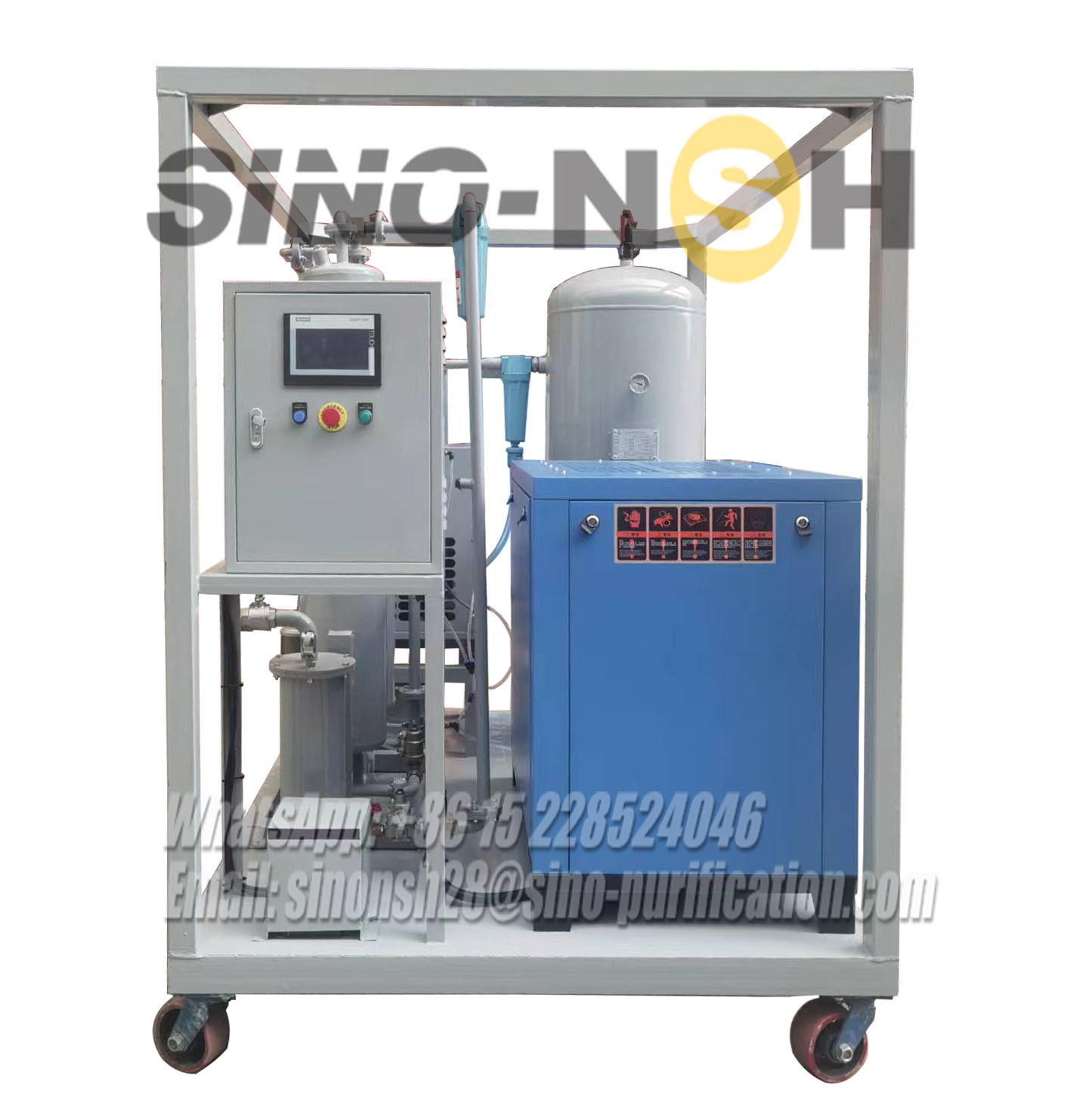

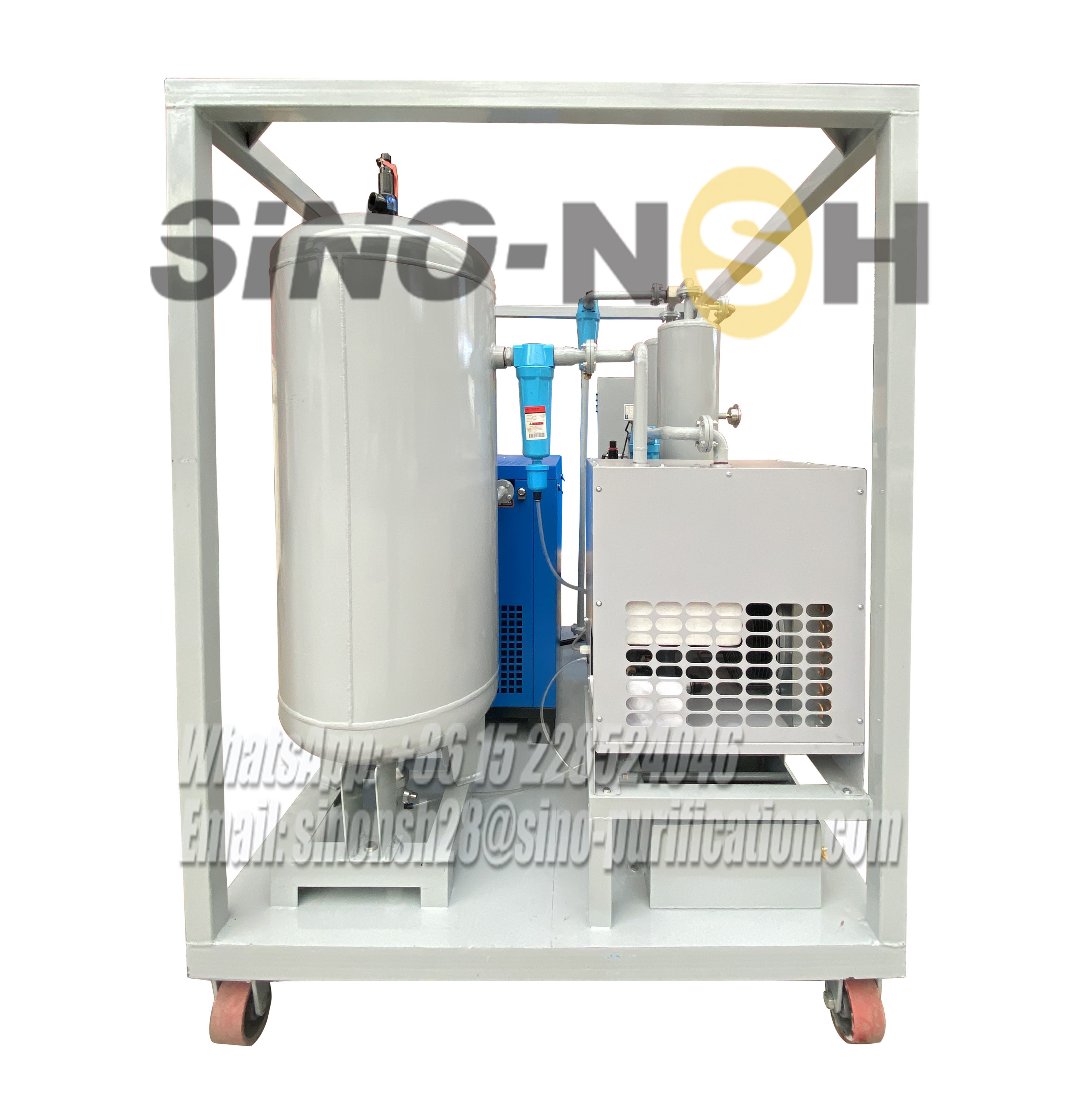

6참고 사진
