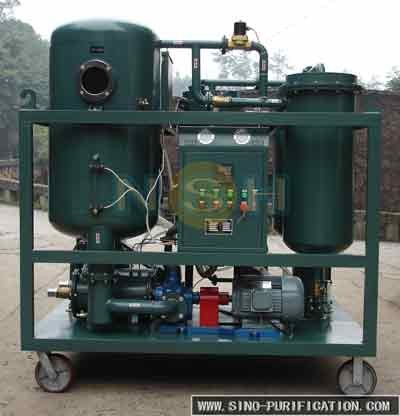

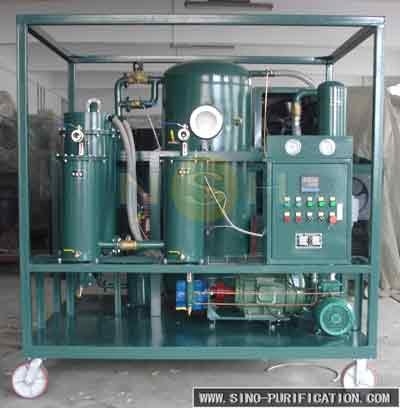

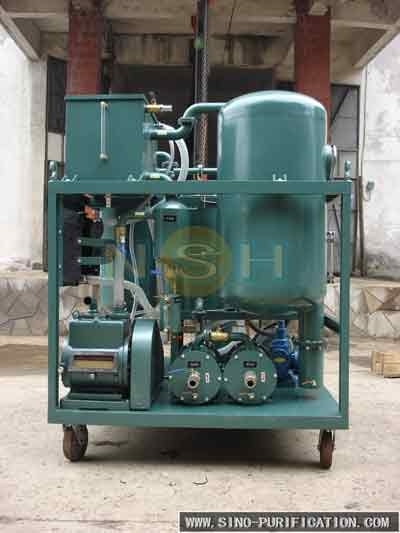

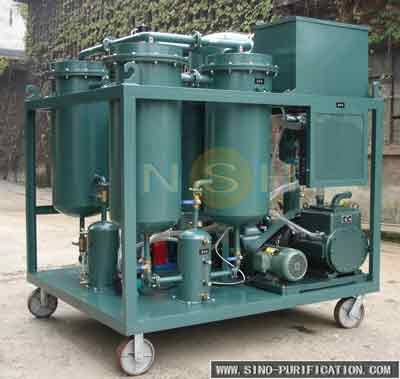

TF 6000L/H 50 hz 터빈 오일 정화기 필터링 시스템 진공 플랜트

TF 6000L/H 50hz 터빈 오일 정화 여과 시스템 진공 플랜트





응용 분야

TF 시리즈터빈 오일 진공 오일 필터는 부적합한 터빈 오일을 처리하는 데 사용됩니다. 전력, 화학 산업, 제지, 야금 및 기타 산업의 증기 터빈 및 가스 터빈에 널리 사용됩니다. 터빈 오일 온라인 처리, 장치 조절, 습윤 시스템의 정상 작동을 보장하며, 새로운 응집, 분리 기술을 사용하여 저점도 유압 오일 및 냉각 오일, 다량의 물과 정밀 여과 불순물을 제거해야 하는 기타 저점도 윤활유를 처리할 수 있습니다. 이 기계는 오일 조성 및 성능에 영향을 미치지 않고 다량의 물, 불순물 및 가스(아세틸렌, 수소 메탄 등) 및 기타 유해 성분을 신속하게 제거하는 물리적 수단을 사용합니다. 장치 조절 및 윤활 시스템의 정상 작동을 보장하고 장치의 유지 보수 기간을 연장합니다.





설명

TF 터빈 오일 정화기 시리즈는 진공 증발 기술, 응집 기술, 합체 기술, 분리 엔지니어링 기술 및 정제 정화 기술로 개발되었습니다. 고진공 상태에서 물, 가스, 불순물, 콜로이드, 유전체 등을 빠르고 효과적으로 제거하고 폐유를 재사용할 수 있습니다.

증기, 물 및 기타 불순물이 혼합되어 윤활 시스템이 있는 터빈 또는 기타 장비의 윤활은 자주 교체해야 합니다. 그렇지 않으면 오일 열화로 인해 기계 고장이 발생하거나 기계의 정상 작동에 영향을 미칩니다.

TF 시리즈는 오일의 수명을 효과적으로 연장하고 윤활 시스템이 있는 터빈 및 기타 기계를 손상으로부터 보호할 수 있습니다.





특징

1) 합체 진공 기술, 분자 흡착, 진공 건조, 자동 유화 분리 및 기타 기술을 하나로 채택하여 첨가제를 사용하지 않고, 탈수, 산 제거, 불순물 제거를 통해 심각하게 탁해진 터빈 오일이 맑고 투명해집니다., 완전히, 탈수, 산 제거, 불순물 제거를 통해 심각하게 탁해진 터빈 오일이 맑고 투명해집니다.합니다.

2) 독특한3회 탈수 방법은 오일 내의 많은 양의 물을 분리할 수 있을 뿐만 아니라 오일 내의 미량의 물을 제거할 수 있으며 탈수 및 유화 분리 효율이 높으므로 심각하게 탁한 유화 오일도 깨끗하고 투명해질 수 있습니다.

3) 장비는 단계별 암호화 및 여과 시스템 설정을 채택합니다. 필터는 반복적으로 청소하고 사용할 수 있으며 소모품 비용이 저렴하고 수명이 길며 고정밀 필터 구성을 통해 오일 내의 미세 입자 및 불순물을 효과적으로 제거할 수 있습니다.

4) 강풍 및 수냉 기술과 결합된 중간 응축 장치를 채택하여 추출된 고온 및 고열 혼합 가스를 응축 및 탈수하고 장비의 유효 출력 전력을 개선하며 부속품의 수명을 크게 연장하고 장비를 더욱 내구적으로 만듭니다.

5) 저부하 설계의 히터는 오일 히터가 균일하게가열되도록 보장하여 오일 크래킹 및 노화 손상을 효과적으로 방지할 수 있습니다.

6) 고급전기 시스템 및 자동 적외선 오일 레벨 제어 시스템. 자동 제어는 오일 누출 현상이 발생하지 않습니다.

7) 증기 터빈, 수력 터빈 및 기타 장비와 함께 무인 온라인 작동을 실현할 수 있습니다. 저소음, 세계 최고 수준의 환경 보호 기준에 부합합니다.

8) 장비는 중단 없이 자동으로 물을 배출할 수 있어 장비 작동이 더욱 간단하고 인간적입니다.

9) 오일의 산가가 표준을 초과하는 경우 BZ 재생 장치를 함께 사용하여 산가 및 유전 손실을 줄일 수 있으며 오일 처리 후 산가(mgKOH/g)는 ≤ S0.03입니다. 또한 증기, 누수, 노화, 산, 거품 및 유화를 사용하여 오일의 품질 지수가 "GB/T 7596-2008" 작동 중 증기 터빈 오일 품질 표준"의 요구 사항을 충족하도록 오일을 정화할 수 있습니다.온라인 유화 분리, 탈수, 산 제거, 불순물 제거를 통해 심각하게 탁해진 터빈 오일이 맑고 투명해집니다.가장자리











탈수(탈기) 시스템

• 진공 용기는 증발 면적을 효율적으로 확대할 수 있습니다. 진공 용기에 배치된 히터는 증발기가 됩니다. 따라서 진공 용기의 증발 면적은 일반 진공 용기의 세 배입니다. 이 혁신은 효과적이고 효율적으로 탈수 및 탈기할 수 있습니다.

• 탈수(탈기) 시스템의 최적 구조는 진공 시스템에 노출된 오일의 표면적을 확대하고 진공 시스템에서 오일의 흐름 거리를 연장합니다. 따라서 증발을 통해 오일에서 수분과 가스를 제거할 충분한 시간이 있습니다.
• 여과 시스템

• 가변 구경의 여과 재료는 특수 유리 섬유로 만들어졌습니다. 여과 섬유와 구경의 크기는 서로 다른 여과 단계에서 점차적으로 감소합니다. 서로 다른 입자 크기의 불순물이 단계별로 여과됩니다. 이 방법으로 입자상 물질과 불순물을 제거하는 능력이 크게 향상됩니다.

• 여과 시스템은 안정적이고 완벽한 여과 정밀도를 가지고 있습니다. 여과 정밀도는 1, 2, 3, 4, 5, 6, 10 µm 등을 포함한 여러 등급이 있습니다. 필터 후 오일 β≥1000.
• 여과 시스템에는 역세 및 오물 장치가 장착되어 있습니다. 여과의 효과를 개선하고 필터의 수명을 연장합니다.
• 오일 가열 시스템

• 독특한 히터 구조는 오일을 균일하게 가열합니다.

• 오일 히터 시스템은 1.0 w/cm² 미만을 보장합니다. 가열 과정에서 과열로 인한 오일 열화를 방지합니다.
• 오일 온도는 20℃에서 80℃ 사이로 조절할 수 있습니다. 히터는 수동 또는 자동으로 제어됩니다. 오일 온도가 특정 온도에 도달하면 히터가 자동으로 정지합니다.
• 안전 보호 장치가 설치되어 있어 가열 시스템이 안전하고 신뢰할 수 있습니다. 흡입구의 오일량이 너무 낮아 히터 손상을 방지하기 위해 히터가 자동으로 작동을 멈춥니다.
• 전기 장치 제어 시스템

• Schneider, Siemens 등에서 제작된 전기 장치의 주요 구성 요소는 제어 시스템의 안전을 보장합니다.

• 오일 분사, 과부하 및 과전압 등을 방지하는 여러 보호 시스템을 갖추고 있습니다.
• 오일 레벨 제어 시스템

• 오일 레벨 부동 볼 또는 적외선 액체 레벨 자동 컨트롤러 시스템이 진공 용기에 설치되어 오일 레벨을 제어하여 작동 중 오일이 진공 펌프로 흡입되는 것을 방지합니다.

• 거품을 제거하는 새로운 혁신은 오일이 진공 펌프로 흡입되는 것을 방지할 수 있습니다.
• 고품질 부품

• 진공 펌프, 오일 펌프 및 전기 장치와 같은 NSH 제품의 주요 구성 부품은 SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO 등에서 공급됩니다. NSH 제품의 고품질과 신뢰성을 보장합니다.

• 구조 및 외관





NSH 제품은 선형 섀시 장착 구조를 채택하여 오일 누출을 방지하고 환경 오염으로부터 보호합니다.

• 전체 장비는 소형, 경량 및 이동의 편리성을 특징으로 합니다.
• 다양한 크기와 구성(실드)을 사용할 수 있습니다.
• 이동식 또는 고정식 옵션으로 제공됩니다.
• 고객의 필요에 따라 자동 진공 오일 정화기 및 방폭 진공 오일 정화기를 모두 사용할 수 있습니다.
• 작동 원리







오일 정화기가 시작되면 오염된 오일이 압력 차이의 영향으로 1차 필터로 들어가고, 여기서 큰 입자상 물질이 걸러집니다. 거기에서 오일이 가열되어 2차 필터로 들어가고, 여기서 미세 입자상 물질이 제거됩니다. 그런 다음 오일이 수분 분리기로 들어가고, 자유 용해성 물이 오일에서 분리되어 물 수집기로 배출됩니다. 그 후 오일이 미세 필터를 통과하고 미세 입자상 물질이 그 과정에서 제거됩니다. 마지막으로 오일이 진공 탱크로 들어가고, 여기서 잔류 미량의 물이 제거되고 증기가 응축기에서 응축되거나 진공 시스템에 의해 배출됩니다. 재사용된 오일은 최종적으로 오일 펌프에 의해 배출됩니다.

보증 및 문서







SINO-NSH는 이 사양에 따라 공급된 플랜트가 정상적인 사용 및 서비스 하에서 재료 및 제조상의 결함에 대해 선적일로부터 16개월 또는 시스템 시작 후 12개월 동안 보증합니다. 이 보증에 따른 SINO-NSH의 의무는 보증 기간 내에 결함이 있는 것으로 입증된 모든 부품을 교체하기 위해 제조 지점 F.O.B.에서 무상으로 유사한 부품을 수리하거나 제공하는 것으로 제한됩니다. SINO-NSH는 어떠한 경우에도 간접적 또는 결과적 손해에 대해 책임을 지지 않습니다. 성능 보증은 이 사양의 의무 및 성능 단락에 자세히 설명된 제한 내에 있습니다.

각 정화기와 함께 작동 및 유지 보수 매뉴얼 2부가 제공됩니다. 이러한 시스템은 최대한 단순하게 작동하도록 설계되었으며 필요할 경우 추가 요금은 SINO-NSH에 문의하십시오.

기술 사양







항목



단위		TF-30	TF-50	TF-100	TF-150	TF-200	유량
L/H		1800	1900	6000	9000	12000	진공 범위
MPa		≤0.3	작동 압력
MPa		≤0.3	수분 비율
PPm		≤ 100	불순물 크기
µm		≤ 5	청결도
NAS(1638)		≤ 6	온도 범위
℃		40—80	유화 분리 값
Μin		＜ 15	전원 공급 장치
V		~50Hz 380V(또는 필요에 따라)	작동 소음
dB		≤ 70	≤ 75			가열 전력
Kw		33	36	72	90	120	총 전력
Kw		33	39	77	98	128	입구(출구) 직경
Mm		1650	DN32	DN40	DN50	DN65	순 중량
Kg		420	550	750	850	950	크기
길이	Mm	1650	1500	1700	1850	1900	너비
	Mm	1650	1100	1300	1400	1500	높이
	Mm	1650	1700	1850	1950	2050	당사의 다른 유형의 오일 정화기







TF 시리즈 오일 정화기

: 터빈 오일 정화 시스템은 특히 터빈 윤활유 정화에 적합합니다. 또한 다량의 물, 증기, 불순물, 슬러지, 유전체 및 콜로이드가 포함된 유압, 냉각수 및 기타 윤활유를 처리하는 데 적용됩니다. 이를 효과적이고 효율적으로 제거할 수 있습니다.LV 시리즈 오일 정화기
: 윤활유 필터 시스템은 특히 유압 오일, 기계 오일, 냉각수 및 기타 다양한 윤활유를 정화하고 복원하는 데 적합합니다.GER 시리즈 오일 정화기
: 사용된 오일 재생 시스템은 디젤 엔진 오일, 가솔린 엔진 오일 및 사용된 유압 오일, 기타 사용된 기계 윤활유를 포함한 사용된 내연 기관 오일을 재생하는 데 적합합니다.GED 시리즈 오일 정화기

: 모든 종류의 폐유를 고품질의 베이스 오일 또는 디젤 오일로 재활용하는 데 사용됩니다.회사 소개:





►당사는 25년 이상의 경험을 가진 선도적인 제조업체이며 최고의 품질과 최고 비용 효율성의 오일 정화기를 공급합니다. 당사의 오일 정화 장비는 많은 숙련된 기술자와 전문 작업자가 최신 첨단 기술을 사용하여 고품질 원자재로 제작되었습니다. 당사는 모든 고객에게 정직하며 판매한 모든 기계에 대해 책임을 지며, 구매 전후에 관계없이 고객이 필요할 때마다 온라인 또는 전화로 신속하고 즉각적인 응답을 제공하는 훌륭한 애프터 서비스를 제공합니다.►당사는 지난 몇 년 동안 이 업계에서 실무 경험을 쌓았으며 현장 경험도 풍부합니다. 현장 사례가 있는 경우 솔루션을 위해 당사에 문의하십시오.
►자세한 제품 사양은 카탈로그를 보내드릴 수 있도록 이메일 또는 휴대폰 번호를 남겨주세요. 감사합니다!
